“车间明明做了防静电地坪，员工也戴了手环，怎么产品还是会莫名其妙失效?”“ESD抽检到底测什么，测到多少才算合格?”在电子制造、半导体、精密装配、医疗器械等行业，静电放电(ESD)像“看不见的针”，一次放电就可能击穿器件、造成潜在失效、让返修率悄悄上升。ESD静电测试仪的作用，就是把“看不见的风险”变成“看得见的数据”，用来验证手环、鞋、台垫、地面、包装等防静电体系是否真的有效。
一、ESD静电测试仪是什么?它解决了什么问题?
ESD静电测试仪是一类用于检测静电相关参数的仪器总称。它并不是只测“静电电压”那么简单，而是根据应用对象不同，可能检测：
人体/物体表面静电电压(静电场强、静电电位)
手腕带(手环)对地电阻
防静电鞋/脚跟带与地面的电阻或通路
台垫、地坪、工作台面、包装材料的表面电阻/体积电阻
接地系统是否可靠(接地电阻/连续性)
它的核心价值是：验证ESD控制措施是否达标，并形成可追溯记录。换句话说，它既是质量工具，也是审核工具——很多企业的ESD管理体系、客户验厂、第三方审计，都离不开这些数据。
二、为什么要做ESD测试?静电危害不止“当下坏掉”
很多人对ESD的理解停留在“打一下就坏”。实际上，静电导致的风险往往更隐蔽：
灾难性失效：器件当场击穿，直接报废。
潜在失效：器件被“轻微”损伤，当下还能用，过一段时间出现漂移、死机、寿命变短。
误动作与干扰：静电耦合导致控制系统复位、传感器误判、通讯异常。
生产稳定性变差：良率波动、返修率升高、批次异常难复盘。
ESD测试仪的意义在于：把这些隐患提前暴露在“可控环节”，而不是等到“售后环节”才发现。
三、ESD静电测试仪常见类型：别买错“用途”
市场上的“静电测试仪”名称很多，但大致可分为以下几类(可单独使用，也可组合成一套ESD检测体系)：
1)静电电压测试仪(静电计/表面电压计)
用于测量人体、衣物、塑料托盘、薄膜、设备外壳等表面静电电压，常见为非接触式测量。
适合场景：注塑、包装、贴膜、自动化产线、无尘室人员管理等。
2)手腕带测试仪(手环测试器)
用于检测手腕带系统是否有效，通常测量手环回路电阻是否在规定范围内，并给出PASS/FAIL。
适合场景：电子装配、SMT、维修工位、ESD管控门岗抽检。
3)鞋/脚跟带测试仪(人体接地测试仪)
用于检测防静电鞋或脚跟带与地面的导通能力，常见为站立式双脚测试。
适合场景：ESD车间入口、无尘室门禁联动、日常巡检。
4)表面电阻/电阻率测试仪(电阻计)
用于测试台垫、地垫、地坪、包装材料等的表面电阻、体积电阻等。
适合场景：ESD地面验收、台垫定期复检、材料来料检验。

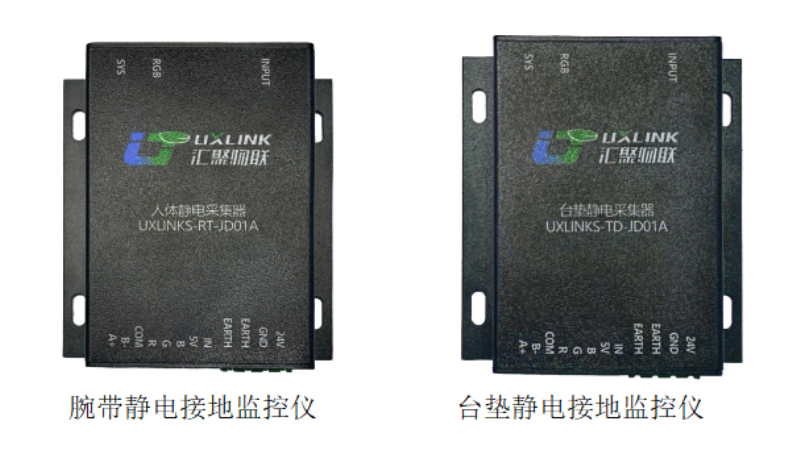

5)在线监控类(连续监测器)
对手环、台垫接地、接地线等进行连续监测，异常时报警。
适合场景：高风险工位、关键制程、无人值守段、对过程稳定性要求高的企业。
一句话建议：
你要管“人”——优先看手环/鞋测试;
你要管“材料与环境”——看静电电压与电阻测试;
你要管“过程”——看在线连续监控。
四、ESD测试仪到底测哪些关键指标?
不同仪器指标不同，但ESD管理中最常见的“要点”集中在两类：电压和电阻。
1)静电电压(kV级很常见)
人体走动、衣物摩擦、塑料托盘分离，都可能产生数千伏甚至更高的静电电压。电压越高，放电风险通常越大。
高电压不一定立刻损坏：但意味着放电能量更可观，且更容易触发潜在失效。
湿度、材料、动作方式会显著影响电压结果，所以测试要尽量标准化。
2)电阻(决定“泄放通道”是否畅通)
ESD的核心策略之一是“受控泄放”：既要能把电荷导走，又不能过于导电导致安全风险或干扰。
因此，手环、鞋、地面、台垫等都会有对应的电阻控制范围(不同标准、不同客户可能略有差异)。你在使用测试仪时，重点关注的是：
是否在规定窗口内(过高：泄放慢;过低：可能不安全或不符合体系要求)
重复性与稳定性(同一对象多次测量是否波动很大)
接触条件是否一致(电极压力、测试点位置、鞋底洁净程度等)
五、怎么正确使用ESD静电测试仪?结果“准不准”看细节
同一台仪器，不同的人测，可能差很多。想让数据可信，建议把操作流程“固定下来”。
1)测手腕带：别只测“手环”
手腕带系统包含：腕带、导线、插头、接地点、人体接触。
佩戴要贴肤：松了等于没戴。
线缆弯折、插头松动是常见故障点。
入口抽检合格≠工位一直合格：高风险工位建议上连续监测。
2)测鞋/脚跟带：鞋底状态很关键
鞋底污渍、粉尘、蜡层、地面潮湿程度，都会影响结果。
测试前最好做鞋底简单清洁
同一双鞋建议固定测试点与姿势
高峰期多人测试时，避免“踩一脚就走”的敷衍操作
3)测台垫/地面电阻：电极与压力要标准
表面电阻测试往往需要标准电极(例如双电极)，并规定摆放距离与加压方式。
测试点要覆盖高频使用区域(工位前沿、转角、门口通道)
做“多点测量+记录”，单点合格不代表整体合格
4)测静电电压：环境与距离必须可控
静电电压类测量通常对距离敏感：离得近和离得远读数可能差一截。
尽量固定测量距离与角度
记录环境条件(温湿度、材料批次、动作方式)
对比趋势比“单次绝对值”更有意义
六、选购ESD静电测试仪：抓住这8个要点
买ESD测试仪最怕“功能不匹配”。建议按使用场景倒推配置：
1)先明确你要测什么
入口管理：手环+鞋测试器(可带门禁联动)
工位过程：在线监控器
地面/台垫验收：表面电阻测试仪+电极
材料静电风险：静电电压测试仪
2)量程与分辨率要覆盖实际范围
电压测试要能覆盖你现场可能出现的上限
电阻测试要覆盖从导电到耗散的常见范围，并具备稳定的读数
3)精度、重复性与稳定性
参数好看不等于好用。更关键是：多次测同一对象，读数是否稳定，漂移是否小。
4)判定方式：数值型还是PASS/FAIL
入口管理更需要“快”：PASS/FAIL 一眼判断;
质量分析更需要“细”：数值型数据便于趋势统计与追溯。
5)校准与溯源能力
如果你有客户审核或体系要求，务必关注：
是否可校准、校准周期建议
是否支持出具校准证书/溯源文件(由具备资质的机构完成)
6)数据记录与通讯
是否带存储、导出(USB/蓝牙/网络)
是否能对接MES/门禁系统(尤其是多人通行的ESD车间)
7)结构与耐用性
车间入口设备经常被频繁使用：按键寿命、脚踏耐磨、机身抗冲击，都很现实。
8)配件与耗材成本
比如标准电极、测试线、腕带测试线、脚踏垫等，后期补配是否方便，成本是否可控。
七、典型行业应用：不同现场怎么搭配更合理?
1)SMT与电子装配
门口：鞋测试+手环测试(可联动闸机)
工位：手环在线监控(关键岗位优先)
物料：包装材料电阻抽检、静电电压抽检
2)半导体与洁净室
人员：更严格的入口测试与过程监控
环境：地面/台面电阻与接地连续性更频繁复核
材料：对塑料件、薄膜类更关注静电电压与消散性能
3)医疗器械与精密仪器装配
关注潜在失效：更重视过程数据记录与可追溯
工位标准化：台垫、电源接地、工具接地的体系化检查
八、常见误区：很多ESD问题不是“仪器不准”
只做入口测试，不做过程监控：进门合格，工位断线照样失效。
只看合格/不合格，不看趋势：数据波动变大往往是问题前兆。
忽视环境湿度：干燥季节静电显著上升，管控要随季节调整。
台垫老化不更换：表面污染、老化开裂会让电阻飘得很离谱。
接地“看起来有线”就当合格：接地端子松动、氧化、断股都可能导致失效。
九、维护与管理建议：让测试数据真正帮你降风险
建立点检频率：入口每日、关键工位每班、地面台面按月/季度复检(按风险定频率)。
统一测试方法：写成SOP，固定测试点、距离、压力与记录格式。
仪器定期校准：别等客户审核前才补。
把数据用起来：做趋势图、做异常闭环(谁、何时、何地、何原因、如何纠正)。
