你以为静电只是“被电一下”那么简单?在电子制造、半导体封装、精密装配、医疗器械、锂电生产等场景里，静电更像一种看不见的“隐形缺陷制造机”：它可能不把产品当场击穿，却会让器件在出厂后出现早期失效、性能漂移、间歇性故障。问题是，静电的发生往往随机、转瞬即逝，靠经验和人工巡检很难抓到现场证据。于是，ESD防静电监控系统就成了很多工厂做ESD管理的“硬手段”——把人员、设备、环境的静电风险用数据盯住，异常及时报警，记录可追溯。
一、什么是ESD防静电监控系统?解决的痛点是什么

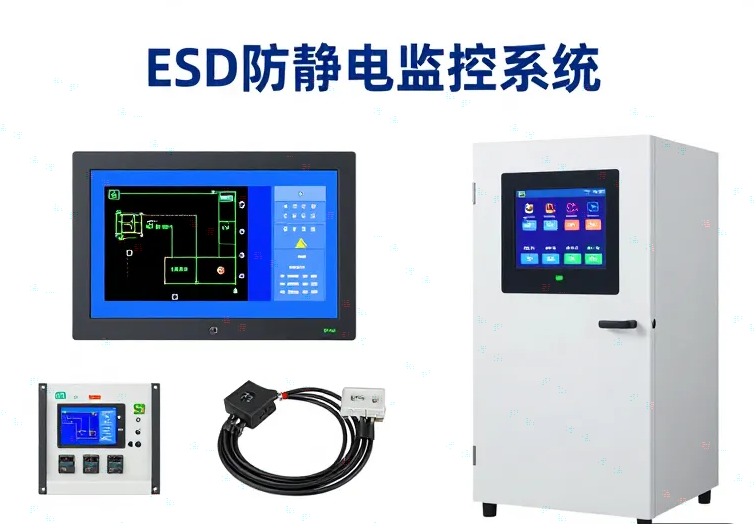

ESD防静电监控系统，是围绕ESD防护体系(EPA防静电区域)建立的一套在线监测与管理系统。它的目标不是“消除静电”(静电永远存在)，而是做到三件事：
关键参数持续处于安全范围：比如接地连续性、腕带/鞋的阻值、台垫/地垫的导静电性能、环境湿度等。
异常及时发现并拦截：腕带断线、接地松脱、台垫失效、地线虚接、设备漏电等，一旦超限立刻报警。
数据留痕可追溯：能回溯到“谁、在什么时候、在哪个工位、参数是什么”，用于质量追溯与审核。
很多企业做ESD失效分析时最头疼的一点是：你无法证明某次不良是否与静电相关。有了监控系统，至少能把“当时防护是否有效”用数据说清楚。
二、ESD防静电监控系统主要监控哪些对象
把ESD风险拆开看，本质上就是：人、物(设备/工装)、环境这三条线。
1)人员监控：腕带、工鞋/脚跟带，是第一道防线
腕带在线监控：持续监测腕带回路是否完整、接地是否可靠、阻值是否在规定范围内。
鞋/脚跟带测试或在线监控：通过鞋底与ESD地面形成回路，验证人员行走时的泄放路径有效。
为什么要监控“人”?因为人是最容易带电的移动体，且动作多、摩擦多。腕带断线、夹子掉落、接地线虚接、佩戴不规范，这些问题靠抽检很难覆盖全时段。
2)工位与材料监控：台垫、地垫、接地端子、离子风机
ESD台垫/地垫接地连续性：台垫看似铺着就行，实际上接地松了就等于“绝缘桌”。
接地系统监控：接地线是否断、接地电位是否异常、是否存在多点接地带来的干扰。
离子风机监控：离子平衡、风量衰减、故障报警。对绝缘材料/塑料件多的工位尤为关键。
这类监控的价值在于：很多ESD事件不是腕带失效，而是“工位泄放路径失效”或“离子中和能力下降”。
3)环境监控：温湿度、静电场、颗粒与工艺相关项
温湿度监测：湿度偏低时静电更易积累，很多工厂会对EPA区域设定湿度控制区间。
静电场强/电位监测(选配)：用于高敏感区域或问题频发点，帮助定位静电源。
门禁/ESD闸机联动(可选)：人员未通过鞋/腕带测试不放行，形成“流程强约束”。
三、ESD防静电监控系统的工作原理：核心是“闭环”
一个成熟的ESD监控系统，不只是装几个表头，而是完整的闭环：
采集：传感器/监控器采集腕带回路、接地、湿度、离子风机状态等数据。
判断：按阈值或规则判断是否超限(比如阻值过高、断线、接地异常、湿度过低)。
报警：声光报警、屏幕提示、短信/APP推送(视系统能力)。
联动(可选但很实用)：异常时锁工位、停线提示、门禁不放行、MES拦截放行。
记录与追溯：存储数据、生成报表，用于审核与质量追踪。
真正能减少损失的，不是“有数据”，而是“异常能被立刻处理”。
四、系统怎么配更合理：从小到大三种思路
不同规模、不同预算，配置方式不一样。你可以按“风险等级+产线节拍”来选。
方案A：单工位在线监控(入门但有效)
适合：小型电子装配、维修工位、ESD敏感度中等的岗位。
配置常见组合：
腕带在线监控器(单路/双路)
台垫接地监控或接地端子巡检点
工位声光报警
优点：投入小、见效快;缺点：数据集中管理能力有限。
方案B：产线级监控(多数工厂的“性价比方案”)
适合：SMT、组装线、测试线，工位多、人员流动大。
配置建议：
多工位腕带在线监控(按线体分区)
湿度监控点位(关键区域布点)
离子风机状态监控(关键工位)
数据汇总到本地服务器/平台，生成报表与报警记录
优点：覆盖面大，能做趋势分析;缺点：需要一定网络与部署规划。
方案C：全厂级ESD数字化(高敏感行业更常见)
适合：半导体、精密器件、医疗电子、汽车电子等对可靠性要求极高的工厂。
配置会进一步升级：
ESD闸机/门禁与人员身份绑定
工位异常与MES联动拦截
关键设备接地与电位监控
离子风机离子平衡、维护周期管理
优点：管理闭环强;缺点：规划与实施周期更长。
五、实施落地的关键步骤：别急着买设备
很多项目失败不是设备不好，而是“没把现场关系理顺”。建议按以下步骤推进：
先划清EPA范围与等级
哪些区域属于ESD控制区?哪些工位是关键点?敏感器件等级如何?这决定监控密度。
梳理现有接地系统
接地是基础。地线混乱、多点接地、接地端子不统一，会让监控系统误报频发。
定义监控项目与阈值规则
哪些必须在线?哪些可以巡检?报警后谁响应、多久响应、怎么复位?要写进SOP。
点位规划与网络方案
监控器放哪、线怎么走、屏蔽怎么做、数据怎么回传，都要结合产线改造可行性。
试点—优化—推广
先选一条线或一个车间试点，把误报、响应流程、数据展示调顺再扩展。
六、常见误区与踩坑点：很多工厂都遇到过
只装腕带监控，不管台垫/接地
腕带没问题，但台垫接地松了，工位照样“带电工作”。监控要成体系。
报警没人管，最后变成“消音器”工程
报警频繁但没有响应机制，现场就会把声音关掉。报警要匹配责任人和处理时限。
点位太少，看不到问题;点位太多，维护跟不上
点位不是越多越好，要围绕关键风险点布置，并把维护工作量算进去。
离子风机只看“是否运行”，不看“是否有效”
风机转不代表离子平衡合格。关键工位要考虑离子平衡与维护周期管理。
数据有了但不分析
真正有价值的是趋势：某工位腕带报警变多、某区域湿度长期偏低、某接地点反复异常，这些都能提前预警。
七、系统验收与日常维护：让它长期“真有用”
1)验收关注点
报警是否准确：断线、脱落、阻值异常能否及时报警
数据是否可追溯：能否查到工位、人员、时间段
联动是否可靠：门禁/工位提示是否按规则执行
现场适配：线缆布局、抗干扰、不会影响作业节拍
2)维护建议
建立腕带、接地线、端子、离子风机的周期检查与更换机制
维护记录要与系统数据结合，便于追溯“故障—处理—复发”的原因
定期做培训：佩戴规范、报警处理流程、常见误报原因
ESD防静电监控系统并不是“装上就万事大吉”，它更像一套让ESD管理可执行、可量化、可追溯的工具。对企业来说，最大的收益往往不是减少一次两次明显击穿，而是把那些难以解释的早期失效、间歇性不良慢慢降下来，让质量稳定性更可控。
